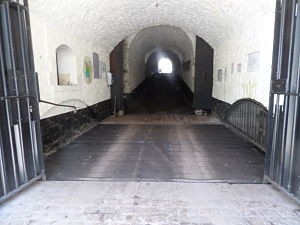

pont à effacement latéral



Il se déplace mécaniquement, perpendiculairement à l'axe de passage.


Il est composé de :

 - 1 tablier en bois reposant sur un chassis métallique.

 - 4 roues de wagonnets fixées au chassis et roulant sur 2 rails fixés de chaque côté du Haha.

 - 1 essieu de roues est couplé à une roue dentée, entrainée par 1 volant, montée au bout du tablier du côté de la chambre d'effacement.

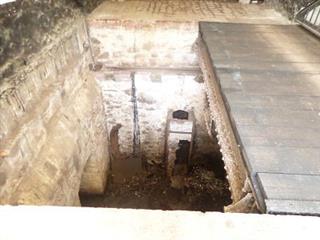

Quand on tourne le volant, le pont manoeuvre. Une légère pente vers la chambre d'effacement permet une interruption rapide du passage.

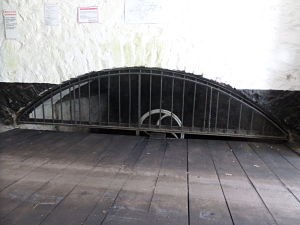

volant permettant l'ouverture du pont
